Informacje ogólne:

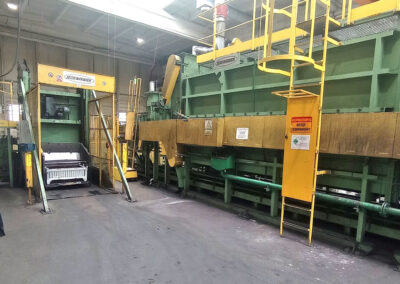

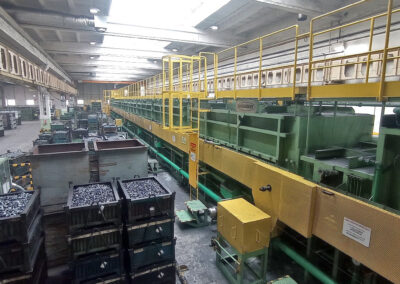

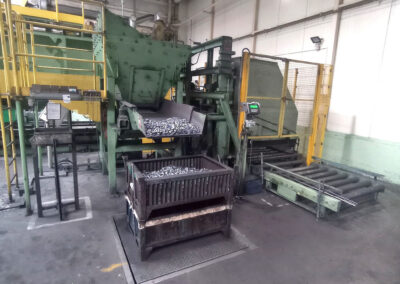

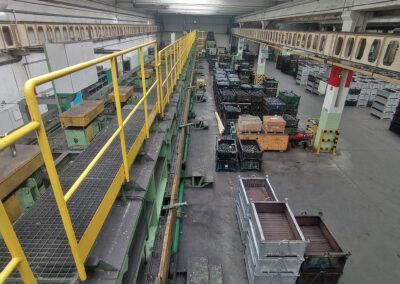

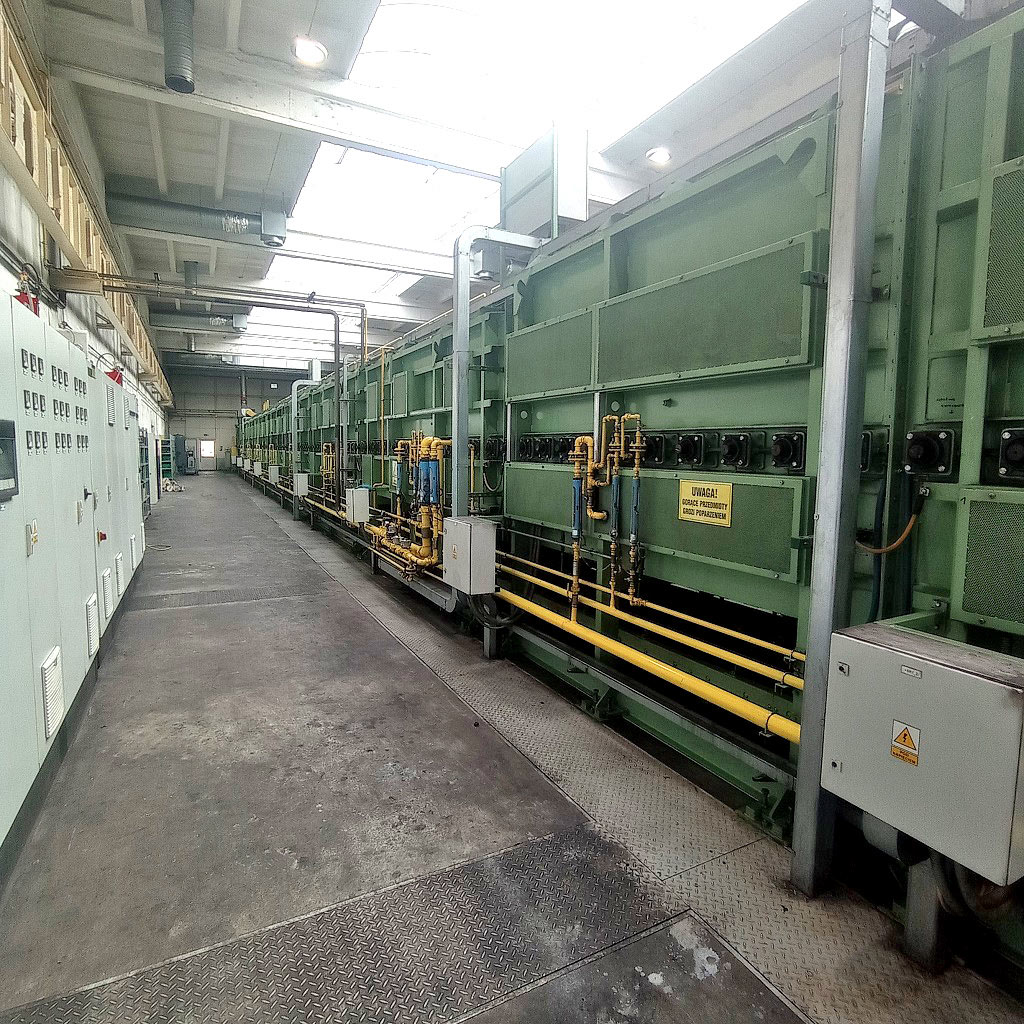

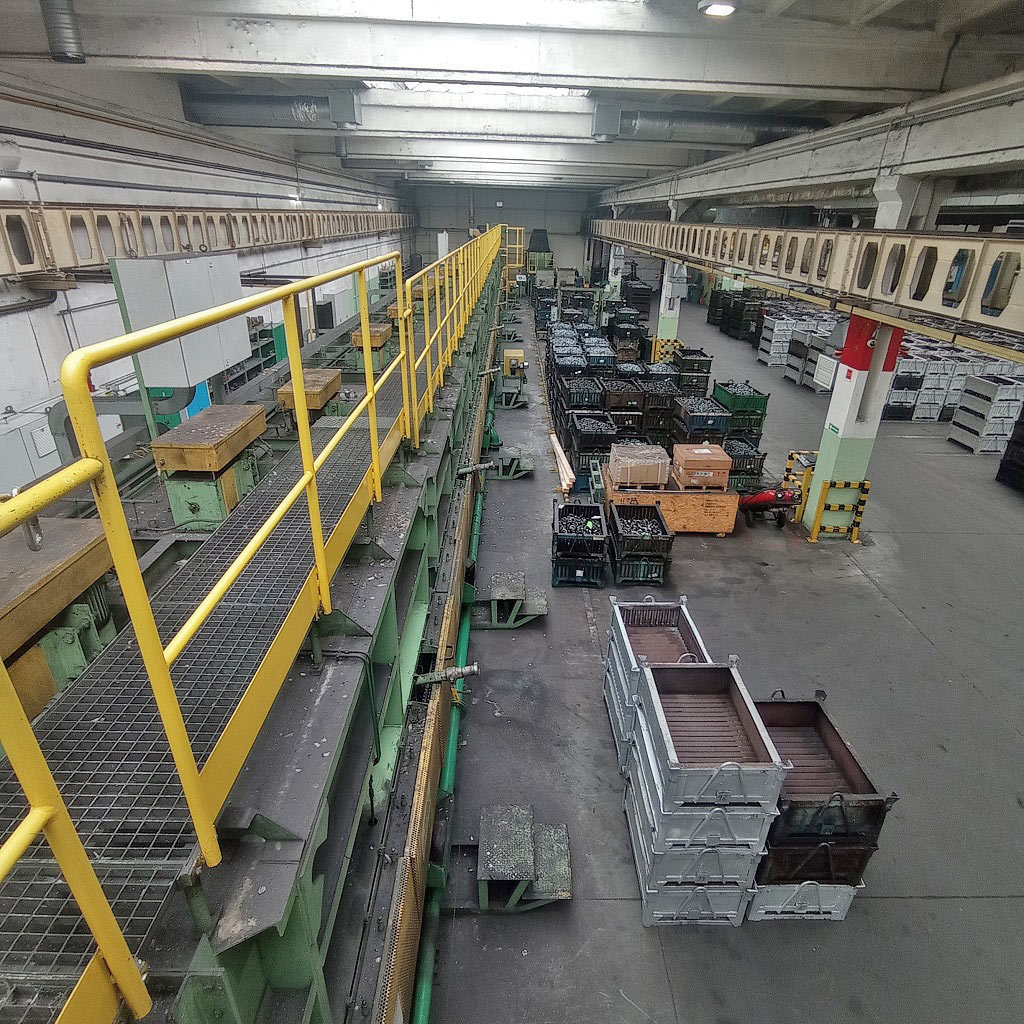

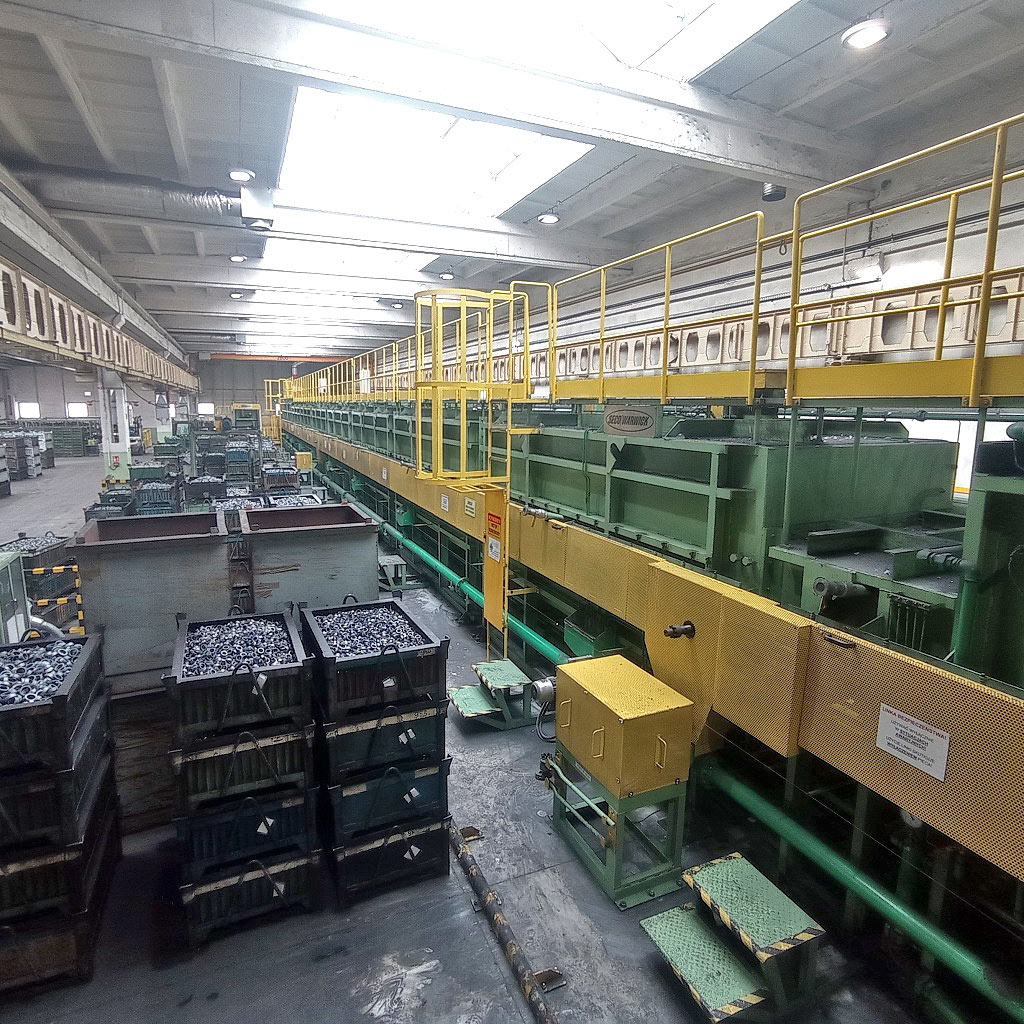

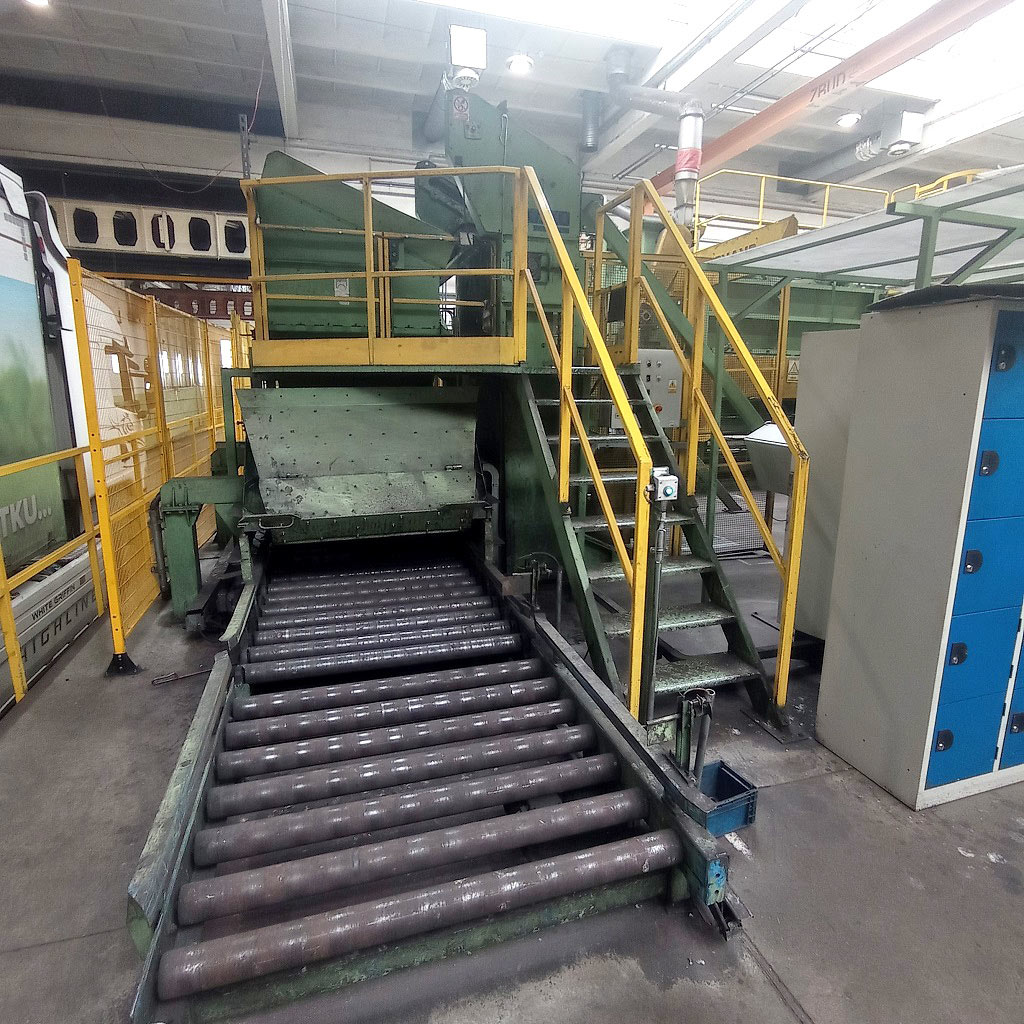

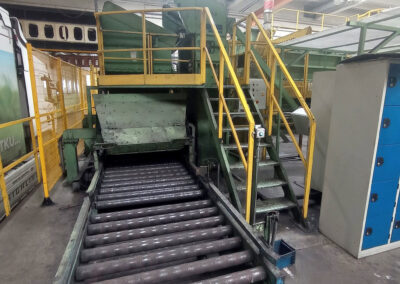

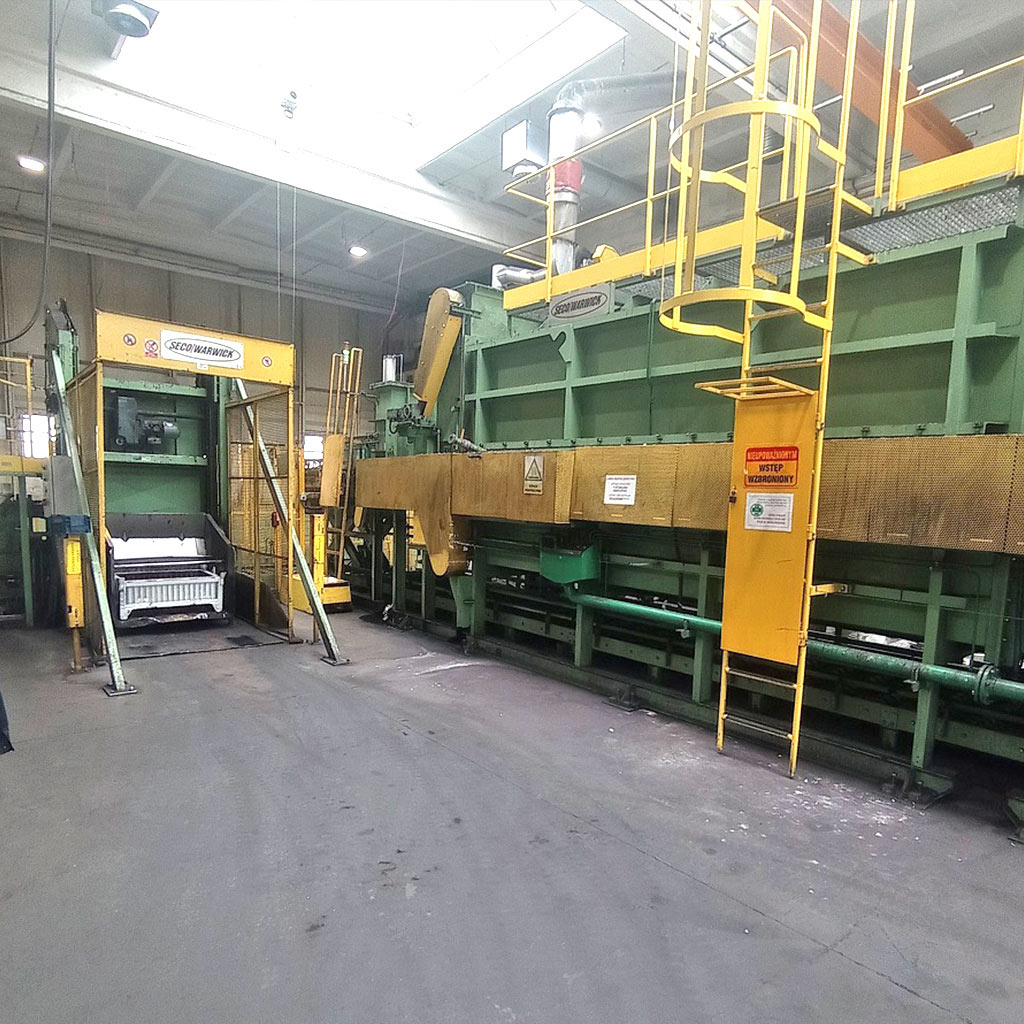

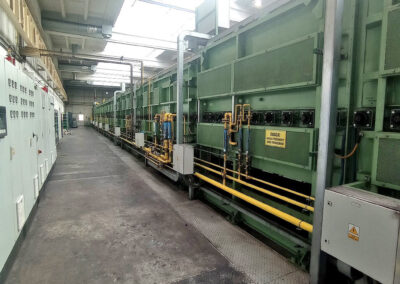

/ Piec atmosferowy do wyżarzania
/ Producent SECO/WARWICK
/ Rok produkcji 2014
/ Lokalizacja – Polska środkowa
/ Piec działający – możliwość testowania na miejscu
/ Oferujemy ocenę techniczną, relokację oraz montaż urządzenia w miejscu docelowym na trenie E.U.
Przeznaczenie:

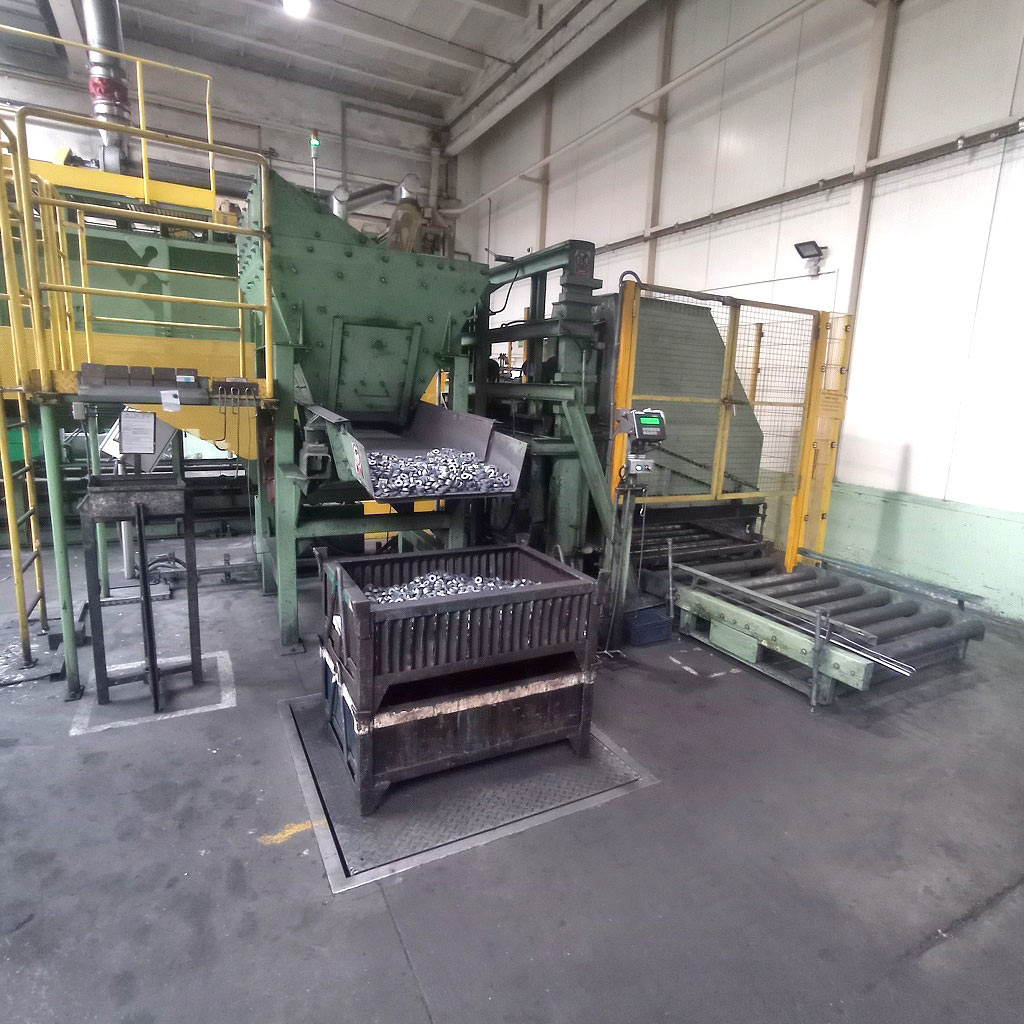

Agregat A/SP-1200 jest przeznaczony do wyżarzania sferoidyzacyjnego odkuwek ze stali łożyskowej ŁH15 i ŁH15SG. Procesy przeprowadza się w atmosferze ochronnej. Każde urządzenie wchodzące w skład linii jest połączone ze sobą elektryczne i sterowane automatycznie podczas wykonania kolejnego etapu obróbki cieplnej i przenoszenia na urządzeniach transportowych.
Dane techniczne
| Wydajność nominalna agregatu: | 1.200 kg/h przy załadunku 615 kg wsadu netto na jeden kosz, takt 30min 45sek. |
|
Zakres stosowanych pierścieni: – przy załadunku automatycznym – przy ręcznym załadunku |
– średnica zewnętrzna od 30 mm do 130 mm; – średnica zewnętrzna powyżej 130 mm |
| Wymiary gabarytowe kosza: szer. x dł. x wys. | 1230 x 1230 x 300 mm |
| Napięcie zasilania | 3×400/230V; 50 Hz |
| Napięcie sterowania | 230V; 50 Hz |
| Temperatura pracy max. (strefy 1 i 2) | 825°С |
|
Moc elementów grzejnych: |
|
|
– strefa 1 Łącznie moc elementów grzejnych: |
314 kW 874 kW |
| Łączna moc zainstalowana | 1065 kW |
| Zapotrzebowanie gazu ziemnego (atmosfera ochronna) [p=20-100mbar] | ~4 Nm3/h |
|
Zapotrzebowanie azotu atmosfera ochronna [p=20-100 mbar] azot awaryjny (płukanie) [p=20-100 mbar] |
~90 Nm3/h zapas minimalny 450 Nm3 |
| Zapotrzebowanie gazu ziemnego [p=50-80mbar ] | ~2,3 Nm3/h |
| Zapotrzebowanie wody [p=0,3-0,5MPa] | ~55 m3/h |
|
Zapotrzebowanie sprężonego powietrza [p=0,5-0,8 MPa] |
~13 m3/ h |
| Odciągi | ~2200 m3/h, Tmax = 120⁰ |
