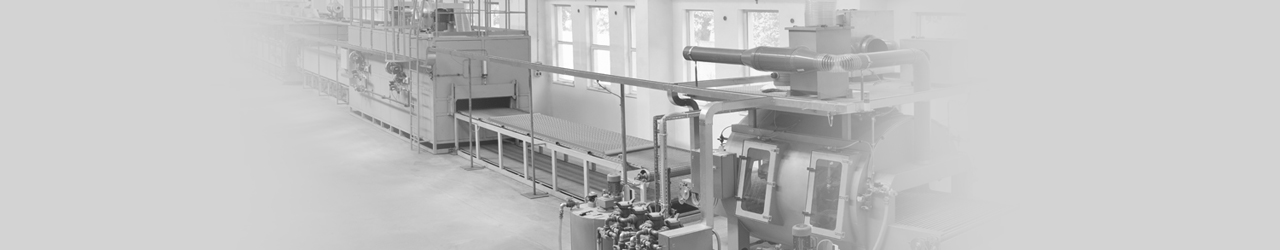

Печи полунепрерывного действия для пайки алюминия
Печная система полунепрерывного действия предназначена для периодической работы. Печь можно очень быстро довести до температуры пайки (начиная с температуры окружающей среды) и выдержать в соответствующей атмосфере. Такая полунепрерывная система позволяет задавать различную скорость нагрева и охлаждения в зависимости от времени индексации. В такой печи можно осуществлять пайку самых разнообразных теплообменников при более низких производственных требованиях.
Конструкция печи CAB:
Доступны следующие варианты исполнения конструкции печи для производства различных деталей при средних и небольших объемах производства:
В основе печи Active Only® с конвекционным нагревом лежит многоэтапный цикл индексации. Позиции индексации включают позицию загрузочного стола, сушильную печь, входную продувочную камеру, запатентованные камеры конвекционного подогрева и пайки, камеру охлаждения с воздушной рубашкой/выпускную продувочную камеру и воздуходувную камеру. Изделие обрабатывается в горизонтальном положении с бесступенчатой регулировкой времени выполнения операций, исходя из размера загруженной садки и ее конфигурации. Рабочая зона с термопарами контролирует время нагрева до рабочей температуры, если загрузка выполняется с перерывами. Данная система включает в себя инновационные функции, обеспечивающие повышение эффективности пайки. Печь обеспечивает равномерный предварительный нагрев изделия за счет запатентованной конфигурации муфеля. Она поддерживает низкое потребление атмосферы с высоким содержанием азота, является эффективной при использовании электрического или газового нагрева и полностью управляется компьютером.
Вертикальная печь CAB для пайки — это уникальная версия печи индексации Active Only®, в которой элементы пайки располагаются горизонтально. Для некоторых типов теплообменников такое положение является предпочтительным во время плавки плакировки. Вертикальное расположение теплообменника позволяет равномерно заполнить соединения на горизонтальной поверхности, предотвращая накопление припоя на одной стороне теплообменника.
Кроме того, в печах, предназначенных для полунепрерывного действия, также используется вакуумная продувка. Такое решение ограничивает потребление азота и улучшает чистоту атмосферы печи. Благодаря вакуумной продувке в камере входа печи, воздух удаляется не только из камеры, но и из внутренних отверстий теплообменника. Печи такого типа могут использоваться при производстве некоторых типов теплообменников, для которых раньше требовалась более дорогостоящая технология пайки в вакуумных печах.
/ Термический дожигатель для снижения выбросов ЛОС для обезжиривающих установок,
/ Скруббер с нанесением активного оксида алюминия для снижения выделения фтористого водорода, образующегося в процессе пайки,
/ Для устройств с газовым нагревом, системы рекуперации энергии, которые снижают потребление газа и, следовательно, выбросы CO2:
- система энергообмена между термическим дожигателем и обезжиривателями,
- рекуперация энергии из камер предварительного нагрева и паяльной печи путем подачи дымовых газов под входной туннель и далее в качестве поддержки системы нагрева в сушилке.
/ Электрические нагревательные системы вместо газовых (включая модификацию существующего оборудования) для снижения выбросов CO2.
/ Дополнительное применение высокоэффективной микропористой изоляции для снижения теплопотерь и, соответственно, снижения энергопотребления (в случае систем газового нагрева — снижение выбросов СО2).
/ Обогреваемый входной туннель для штор для ограничения падения температуры конвейерной ленты и садки во время трансфера и, таким образом, сокращение времени повторного нагрева — в общем балансе, более низкое потребление энергии (в случае систем газового нагрева — снижение выбросов CO2).
/ Общая конвейерная лента для сушилки (или ТТВВ) и печи, для снижения энергопотребления, связанного с двойным нагревом в случае раздельных систем (в случае систем газового нагрева — снижение выбросов СО2).
/ Использование заказчиком энергии, выделяемой вытяжными системами камер охлаждения и сушилки, для обогрева заводских установок.
/ Безэмиссионные системы охлаждения на основе воздушной рубашки вместо замкнутого водяного контура.
/ Управление — Режимы работы устройства ОЖИДАНИЕ (IDLE) и ВЫХОДНЫЕ (WEEKEND), снижающие рабочую температуру и отключающие устройство, не требующееся во время производственных перерывов — снижение энергопотребления (в случае систем газового нагрева — снижение выбросов СО2).
