Камерные печи для пайки алюминия
Камерная печь обеспечивает высокое качество пайки для мелкосерийных производителей. Печь запроектирована для пайки широкой номенклатуры теплообменников в горизонтальном или вертикальном положении в зависимости от проектных требований изделия. Печь предназначена для периодической работы и может быть изготовлена в стандартном исполнении или с опцией вакуумной продувки, при чем оба варианта конфигурации печи гарантируют высокое качество обрабатываемых деталей. Установка выходит на рабочий режим пайки от температуры окружающей среды и достигает соответствующей атмосферы за очень короткое время. Эта система периодического действия позволяет задавать переменную скорость нагрева и охлаждения в зависимости от требований изделия.
Широко применяемая двухкамерная атмосферная система периодического действия позволяет проводить обработку переменной скоростью нагрева и охлаждения в зависимости от требований изделия. Одна камера предназначена для продувки и охлаждения при помощи атмосферы с высоким содержанием азота, а вторая представляет собой печь для пайки с конвекционным нагревом. Кроме того, система может оснащаться дополнительным оборудованием, включая установку для обезжиривания, сушильную печь или печь для выдержки для удаления связующего, установку для нанесения флюса, системы транспортировки, окончательного охлаждения, а также автоматизированные системы управления.
Кроме того, двухкамерные установки с вакуумной продувкой можно модернизировать в трехкамерные установки с целью повышения экономической отдачи.
Для достижения надлежащих параметров атмосферы в стандартных установках CAB периодического действия необходимо несколько раз выполнить обмен атмосферы во входной камере. Тот же уровень атмосферы может быть достигнут при использовании опции вакуумной продувки, позволяющей сэкономить десятки кубометров азота в течение цикла.
/ Короткое время подготовки: достаточно 2-3 часа
/ Высокое качество пайки с применением чистой атмосферы с высоким содержанием азота, высокая равномерность температуры, острые профили нагрева
/ Компактный дизайн возможность установки на ограниченном пространстве
/ Низкие инвестиционные затраты а также затраты на монтаж и эксплуатацию
Дополнительные преимущества опциональной вакуумной продувки:
/ Более низкое потребление азота по сравнению с другими камерными установками
/ Глянцевая серебристая поверхность после пайки результат сравним с пайкой в вакууме
/ Более высокое качество пайки изделий благодаря идеальной продувке и заполнению всего внутреннего замкнутого объема полостей, которые тщательно продуваются и заполняются чистым азотом.
Однокамерные печи с вакуумной продувкой также доступны в версии для специального применения и предназначены прежде всего для научно-исследовательских лабораторий, разработки прототипов и любого начального мелкосерийного производства. Данная специальная конструкция позволяет осуществлять точное управление скоростью нагрева и охлаждения на протяжении всего цикла. Атмосферные условия, такие как содержание кислорода и точка росы, могут быть установлены на определенном уровне. Такой тип печи периодического действия позволяет пользователю моделировать широкий диапазон условий пайки, которые можно было бы испытать в печи непрерывного действия.
Печь характеризуется компактной конструкцией с внутренним вентилятором рециркуляции и внешней охлаждающей воздуходувкой. Печная установка укомплектовывается системой нагрева, системой вакуумной откачки, системой подачи азота и управления атмосферой. Цикл пайки начинается с вакуумной продувки реторты из нержавеющей стали
с обратной продувкой N2, с последующим быстрым и равномерным нагревом до температуры пайки. После завершения цикла выдержки, в печи инициируется цикл охлаждения.
Преимущество печи периодического действия с вакуумной продувкой заключается в том, что она всегда готова к работе при комнатной температуре и охлаждается после завершения цикла. Предварительный подогрев не требуется.
/ Термический дожигатель для снижения выбросов ЛОС для обезжиривающих установок,
/ Скруббер с нанесением активного оксида алюминия для снижения выделения фтористого водорода, образующегося в процессе пайки,
/ Для устройств с газовым нагревом, системы рекуперации энергии, которые снижают потребление газа и, следовательно, выбросы CO2:
- система энергообмена между термическим дожигателем и обезжиривателями,
- рекуперация энергии из камер предварительного нагрева и паяльной печи путем подачи дымовых газов под входной туннель и далее в качестве поддержки системы нагрева в сушилке.
/ Электрические нагревательные системы вместо газовых (включая модификацию существующего оборудования) для снижения выбросов CO2.
/ Дополнительное применение высокоэффективной микропористой изоляции для снижения теплопотерь и, соответственно, снижения энергопотребления (в случае систем газового нагрева — снижение выбросов СО2).
/ Обогреваемый входной туннель для штор для ограничения падения температуры конвейерной ленты и садки во время трансфера и, таким образом, сокращение времени повторного нагрева — в общем балансе, более низкое потребление энергии (в случае систем газового нагрева — снижение выбросов CO2).
/ Общая конвейерная лента для сушилки (или ТТВВ) и печи, для снижения энергопотребления, связанного с двойным нагревом в случае раздельных систем (в случае систем газового нагрева — снижение выбросов СО2).
/ Использование заказчиком энергии, выделяемой вытяжными системами камер охлаждения и сушилки, для обогрева заводских установок.
/ Безэмиссионные системы охлаждения на основе воздушной рубашки вместо замкнутого водяного контура.
/ Управление — Режимы работы устройства ОЖИДАНИЕ (IDLE) и ВЫХОДНЫЕ (WEEKEND), снижающие рабочую температуру и отключающие устройство, не требующееся во время производственных перерывов — снижение энергопотребления (в случае систем газового нагрева — снижение выбросов СО2).
DOWNLOAD

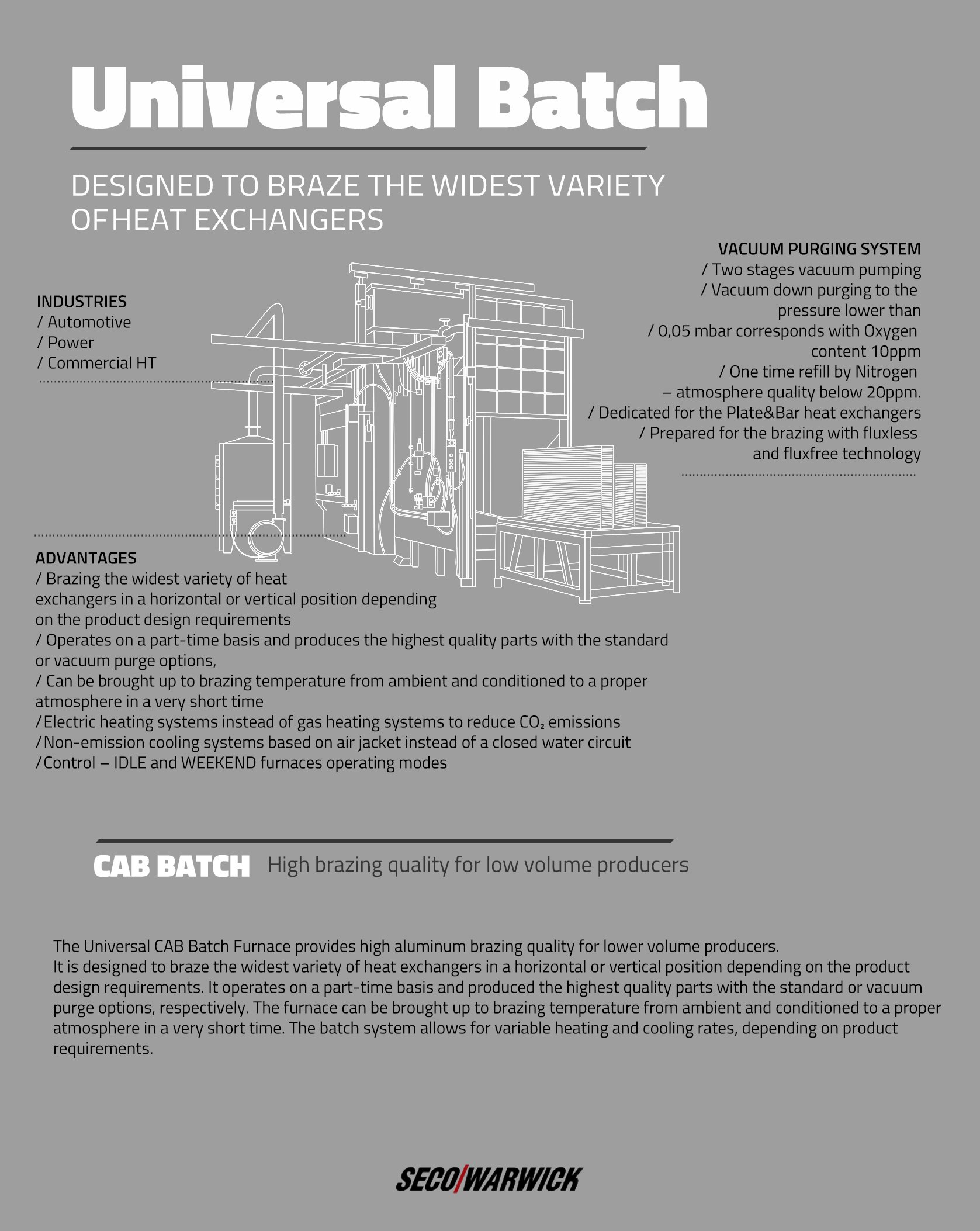

Universal CAB Batch Furnace – brochure
